研华半导体晶圆光学检测解决方案｜IPC‑220 工控机赋能晶圆 CMP 工艺缺陷检测
苏州研讯电子科技有限公司（研华超级尊选经销商）带来研华工控机半导体晶圆光学检测整套方案，针对半导体 CMP 工艺裂纹、划痕等缺陷，依托 IPC‑220 整机、图像采集卡、工业相机与 Vision Navi 软件，实现无损非接触式晶圆表面纯度、平面度检测，助力半导体产线品质管控。
半导体前端制造工艺复杂度持续提升，CMP 化学机械抛光是晶圆加工中非常关键的工序。该工艺依靠化学药剂结合机械研磨，把晶圆表面打磨平整，但抛光过程很容易产生裂纹、划痕等隐性表面损伤。这类微小缺陷如果流入后道工序，会直接造成芯片良率下降。行业迫切需要一套无损、非接触、对波长敏感的机器视觉检测方案，完成晶圆表面纯度与平面度的筛查。研华工控机为核心的晶圆光学检测整体方案，就是面向半导体产线的实际痛点打造。苏州研讯电子科技有限公司作为研华超级尊选经销商，可为长三角半导体企业提供整套方案选型、硬件供货以及技术对接服务。

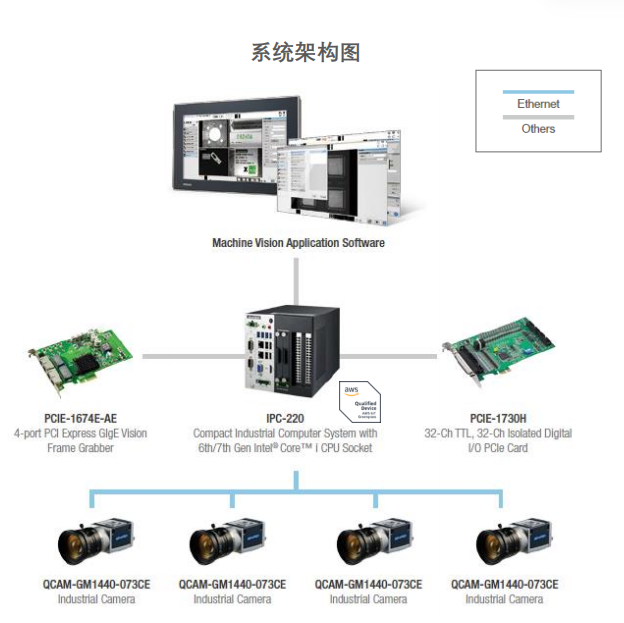

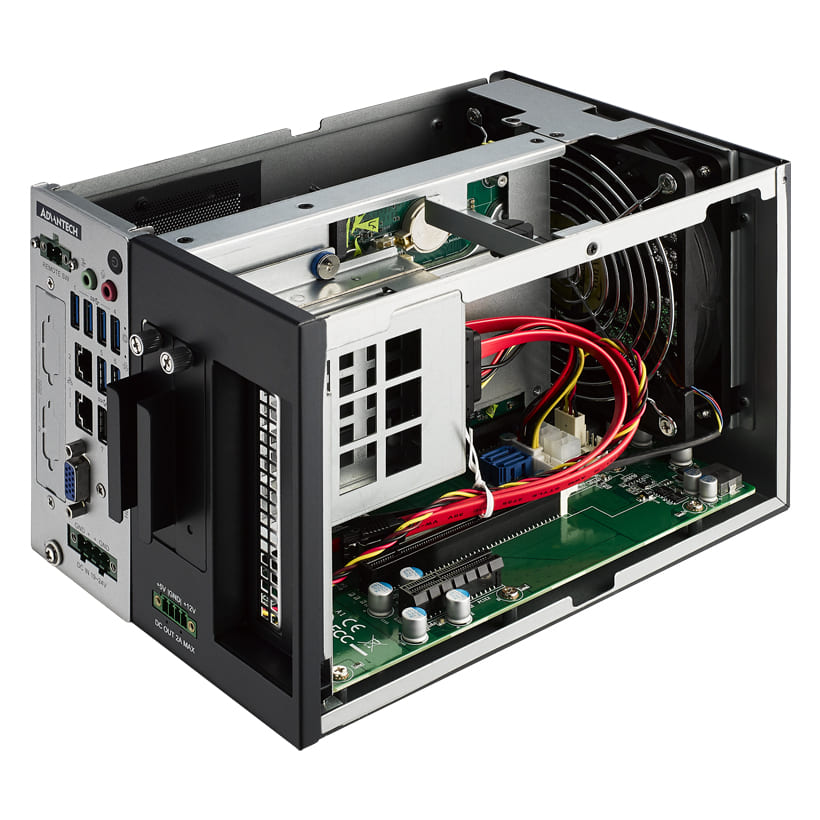

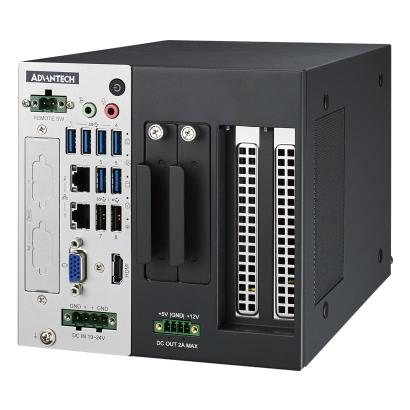

整套系统以IPC‑220 紧凑型工业计算机 作为计算中枢，这款研华工控机搭载 6/7 代英特尔酷睿处理器，拥有丰富的扩展插槽，可直接搭载视觉采集卡与数字 I/O 卡，适配半导体设备机柜紧凑安装环境，满足产线 7×24 小时稳定运行要求。对比边缘AI算力机型，若项目需要高算力AI推理场景，可参考研华 MIC-733-AO 边缘AI工控机。
在硬件链路层面，方案配置 PCIE‑1674E‑AE 4 口千兆网视觉图像采集卡，对接多台 QCAM‑GM1440‑073CE 工业相机，高速采集晶圆光学图像；搭配 PCIE‑1730H 数字 I/O 板卡，完成产线机构触发、信号交互。多台工业相机并行采集图像数据，图像通过采集卡高速传输至 IPC‑220 主机，规避数据传输延迟、丢帧问题，保障微米级缺陷图像完整留存。
软件端配套研华 Vision Navi 机器视觉应用软件。软件采用流程图式可视化操作界面，开发门槛低，支持分支、循环逻辑，多任务并行处理，还适配全球快门工业相机，开发人员不用大量编写底层代码，就可以快速完成晶圆缺陷检测项目开发与部署。整套硬件 + 软件打通，实现非接触式光学检测，不需要接触晶圆表面，避免二次划伤，精准识别 CMP 工艺带来的划痕、裂纹等细微瑕疵，检测晶圆表面纯度以及平面度。
半导体设备开发落地，经常会遇到几个现实难题：相机多、图像数据量大，普通主机插槽不足，无法扩展多张采集卡；产线震动、不间断作业，普通商用电脑稳定性不足；视觉算法开发周期长，底层 SDK 开发工作量大。这套以研华工控机 IPC‑220 为核心的解决方案针对性解决以上问题：紧凑型机身节省机柜空间，PCIe 扩展能力满足多相机接入；工业级硬件适配工厂复杂工况；Vision Navi 可视化软件缩短项目开发周期，加速设备厂商项目落地。
核心硬件清单
- 1. IPC‑220：紧凑型工业计算机，6/7 代酷睿 CPU 平台，系统运算核心
- 2. PCIE‑1674E‑AE：4 端口 PCIe 千兆网视觉图像采集卡
- 3. PCIE‑1730H：32 路 TTL、32 路隔离数字 I/O PCIe 板卡
- 4. QCAM‑GM1440‑073CE：工业全局快门相机
- 5. Vision Navi：机器视觉应用开发软件
