研华工控机在无人机地面站及控制平台中的应用

在无人机系统（UAS）的指挥控制体系中，地面站是连接飞控人员与空中无人机群的核心枢纽。一套完整的地面站控制系统需同时完成飞行控制指令下发、遥测数据实时处理、任务载荷监控、空域态势显示以及与上级指挥系统的数据交互等多重任务，对核心计算平台的算力、可靠性和接口丰富度提出了极高要求。作为研华科技正式授权的超级尊选经销商，苏州研讯电子科技有限公司将以MIC-7700系列工控机为例，解析无人机地面站及控制平台主控机方案的核心配置与应用价值。

一、项目背景：无人机地面站对工控机的严苛要求

无人机地面站通常部署于指挥控制大厅或野外机动方舱中，需要连接无人机群、综合保障分析系统、地面测控站、空管系统、气象系统和上级指挥系统等多个子系统，组成完整的飞控中心配套及任务管理分析系统。这对核心工控机提出了三重挑战：处理来自多路数据链的实时遥测数据并快速响应；在持续高负载运行中保持系统稳定不宕机；在机动部署场景中耐受运输振动和温度变化。

客户作为无人机集成商，需要一套能够长期稳定运行于地面站环境的高性能计算平台，用于飞控管理、任务规划和数据综合处理。

二、研华解决方案：MIC-7700系列工控机

针对无人机地面站对高算力和高可靠性的双重需求，研华推出了以MIC-7700系列为核心的飞控管理平台方案：

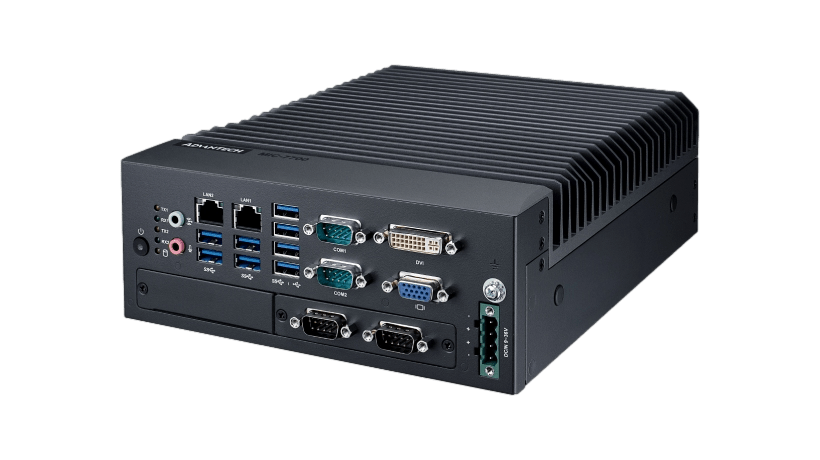

MIC-7700系列工控机：采用坚固的机箱设计和铸铝散热器，提供震动和冲击保护，确保在地面站机动部署和运输过程中内部组件不受损坏。搭载第7代Intel Core i7-7700处理器（配置为MIC-7700/i7-7700/16GDDR4/512GSSD），提供充足的CPU算力，满足多路遥测数据处理、任务规划运算和态势信息渲染的计算需求。整机经过工业级宽温和抗振验证，可在恶劣环境下全天候工作。所有电子元件均符合环保、EMI/ESD耐受性和高压浪涌要求的认证标准，确保在复杂电磁环境中的信号完整性和系统可靠性。

丰富的I/O与GPU扩展能力：MIC-7700系列提供丰富的I/O接口，可连接编码器、采集器、分线器、电源变换器、解码器等各类地面站配套设备。同时支持搭载GPU高性能显卡的平台，为三维态势显示和任务回放等图形密集型应用提供硬件加速。

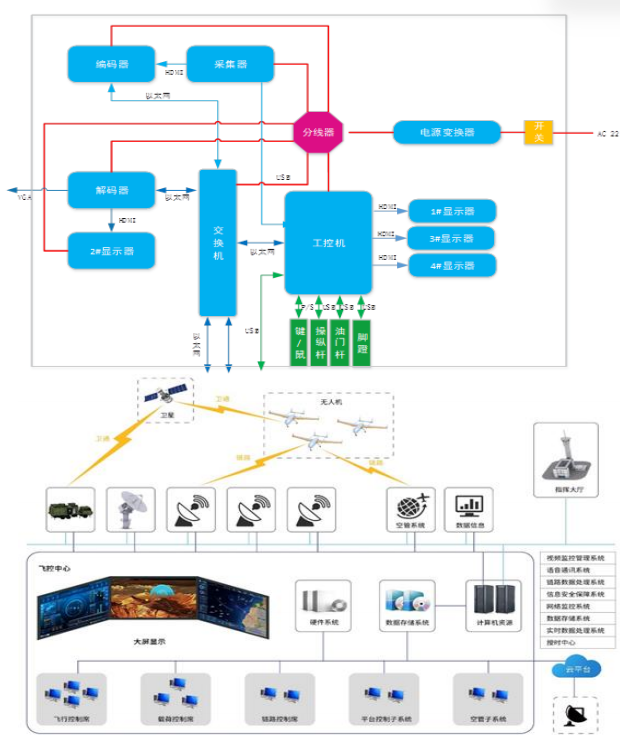

三、方案架构：飞控中心配套及任务管理分析系统

整套系统以MIC-7700为飞控管理核心，通过交换机与多个子系统互联，构成完整的无人机地面站控制平台：

指挥控制大厅：部署多台MIC-7700工控机作为飞控席位和任务管理终端，通过千兆网络连接无人机数据链地面站、综合保障分析系统、空管系统和气象系统，实现飞行态势的实时显示和集中管控。

数据链路处理：通过丰富的I/O接口连接编码器、解码器和采集器，完成遥测数据的采集、解码和分发，将无人机实时状态、任务载荷数据和链路质量信息汇聚至飞控管理软件。

上级指挥系统对接：通过专用网络接口连接上级指挥系统，实现任务指令的上传下达和态势信息的跨级共享，支持协同作战和联合作战场景。

任务管理分析：搭载高性能GPU显卡的任务管理分析终端可完成飞行轨迹三维回放、任务效能评估和事后数据分析等计算密集型任务，为飞行任务优化提供数据支撑。

四、方案优势

高算力保障实时响应：i7-7700处理器提供充沛的CPU算力，确保多路数据链遥测数据的实时处理和飞控指令的快速下发，不因算力瓶颈影响飞行安全。

坚固可靠适应严苛环境：铸铝散热器和坚固机箱设计提供有效的震动和冲击保护，同时实现无声运行和高效散热。所有电子元件均符合环保、EMI/ESD耐受性和高压浪涌要求的认证标准，确保系统在野外机动部署和复杂电磁环境中的全天候可靠性。

丰富接口实现系统集成：多串口、多网口和GPU扩展能力使其可轻松连接编码器、采集器、分线器、电源变换器、解码器等各类地面站配套设备，无需额外配置转换模块，简化系统架构。

常见选型问题

问：MIC-7700系列与MIC-770 V3有什么区别？

答：MIC-7700系列为第6/7代Core平台产品，MIC-770 V3为第12/13/14代Core平台新品。对于对算力要求更高的新项目，建议选用MIC-770 V2或V3；对于已有成熟软件生态、需与现有系统兼容的项目，MIC-7700系列仍为稳定可靠的选择。

问：该方案是否支持双屏或三屏显示？

答：支持。MIC-7700系列支持独立显卡扩展，可根据需要选配多显示输出显卡，实现飞控态势、任务规划和链路监控等多屏显示，满足指挥控制大厅的复杂显示需求。

作为研华科技超级尊选经销商，苏州研讯电子提供MIC-7700系列工控机的整机定制与交付服务，含操作系统预装、多屏显示配置及72小时老化测试。如需获取无人机地面站专属计算方案，欢迎联系我们。
