人机界面

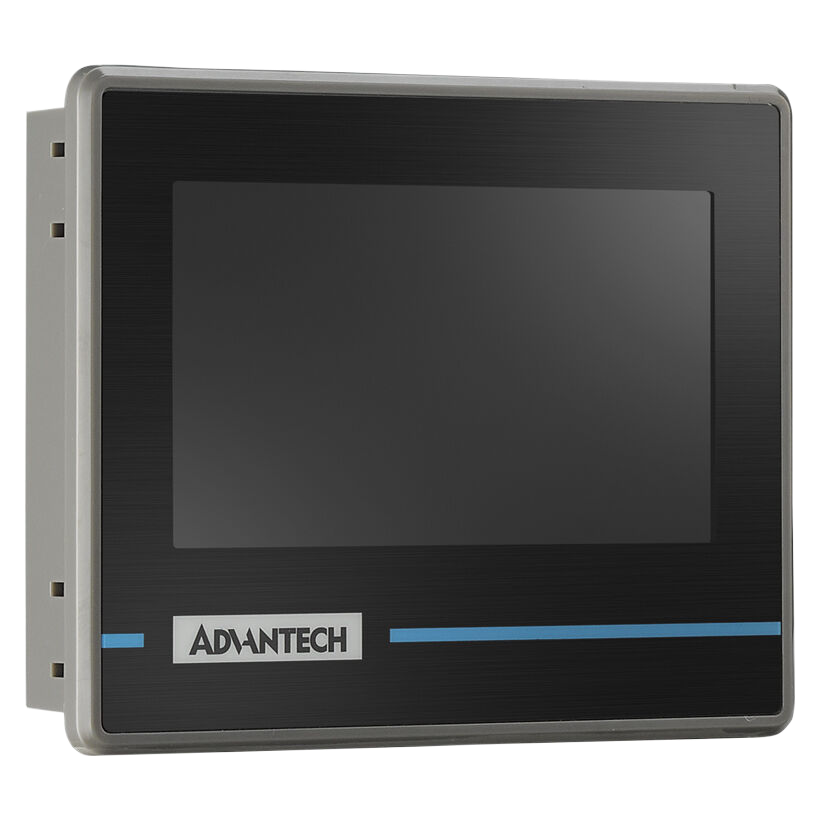

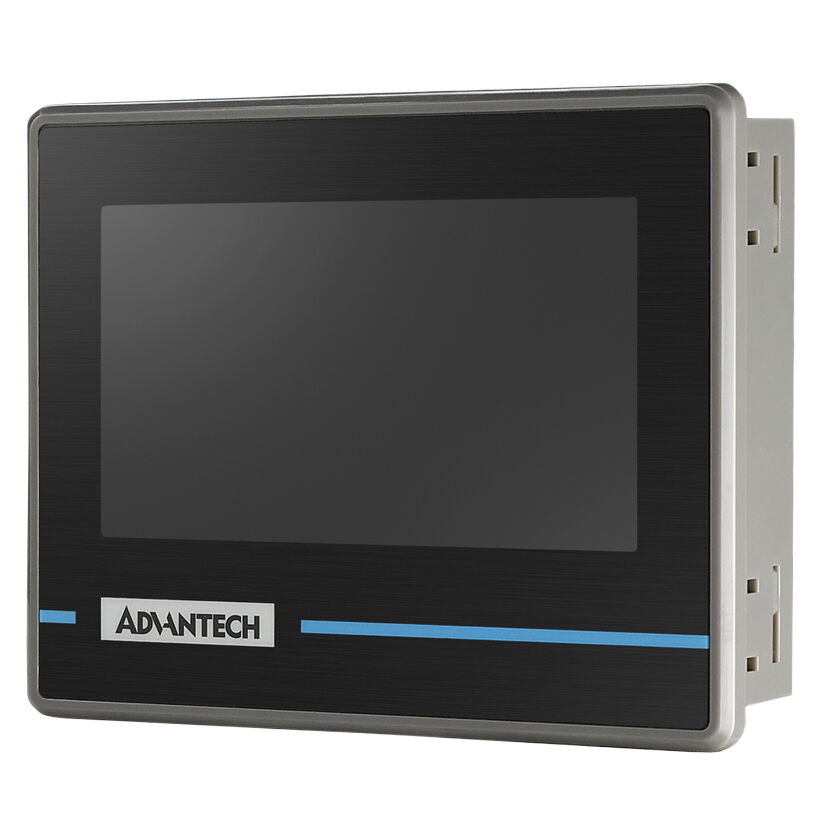

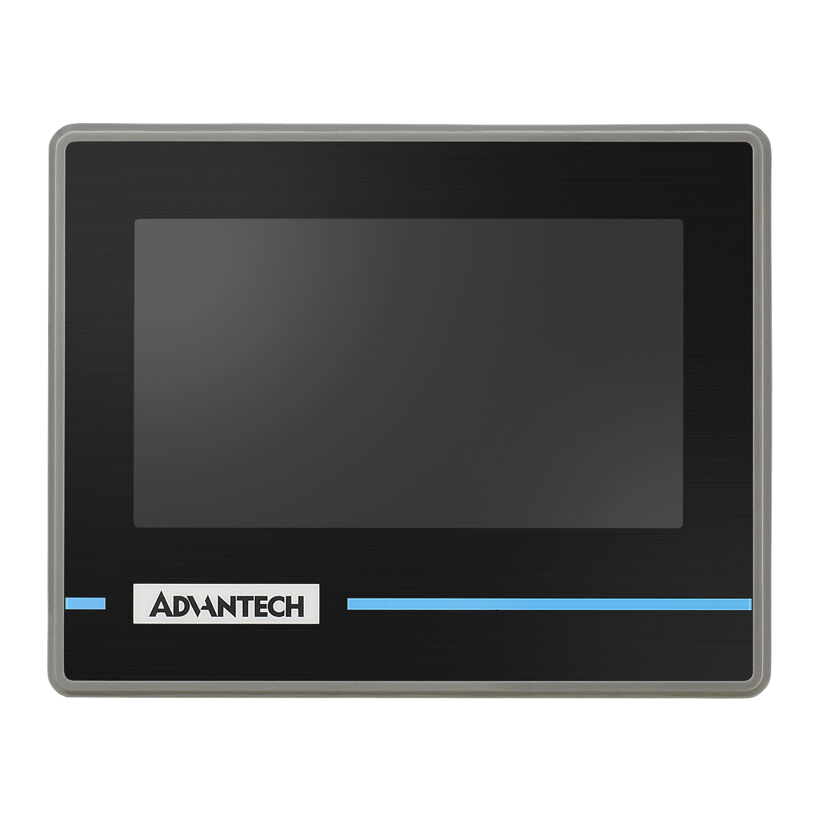

WOP-204K
WOP-200K系列系统具有不同尺寸的lcd(从4.3英寸到15英寸)。此外，WOP-200K系统与HMINavi软件捆绑在一起，这是一种为HMI应用而设计的人机界面，强大的连接驱动程序支持500多种市场品牌的plc。
在线咨询 立即购买
更多图片
产品亮点
  • 01
    ARM9™32位RISC处理器，64 MB SDRAM工作内存
  • 02
    支持超过500+ PLC工业通信协议
  • 03
    备份内存128KB，用于保留关键数据或参数
  • 04
    支持在Windows 10上免费的HMINavi设计器开发工具
  • 05
    支持HMINavi运行时数据下载，通过串行，以太网，USB端口
  • 06
    对各种应用程序使用的内部I/ o点没有限制
  • 07
    易于切换一个应用程序到不同的LCD尺寸在几秒钟内
  • 08
    支持在风景和肖像模式的操作
  • 09
    面板安装设计确保易于安装和ip66等级的前面板
产品参数
Part Number
  • WOP-204K-NAE
  • Environment

    • Ingress Protection
      • Front Panel IP66
    • Operating Temperature
      • -15~65 °C (5~149 °F)
    • Relative Humidity
      • 5~95% RH (non-condensing)
    • Vibration Protection
      • 1 Grms, random
  • General

    • Connectors
      • 1 x RJ45, 1 x 5-pin screw terminal
    • Programming Language
      • HMINavi Designer
    • Protocol
      • 500+ PLC Drivers
    • Rated Voltage
      • 24 VDC (±10%)
  • Hardware

    • Certification
      • CE, FCC class A, UL-61010
    • CPU
      • ARM9™ 32-bit RISC processor
    • LAN
      • 1 x 10/100 Mbps
    • Memory
      • 1 x 64 MB SDRAM
    • OS Support
      • RTOS
    • Power Consumption
      • 10 W @ 24 VDC
    • Power Requirement
      • 24 VDC ±10%
    • Storage
      • 1 x 128M NAND Flash

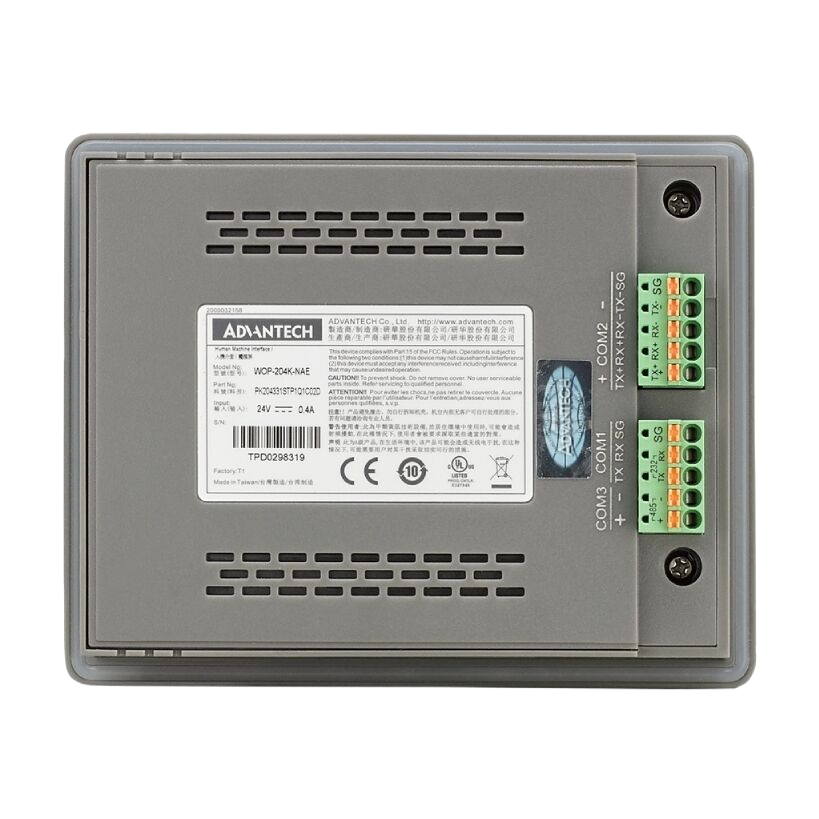

  • I/O Interface

    • Serial Ports
      • 1 x RS-232, 1 x RS-422/485, 1 x RS-485
    • USB Ports
      • 1 x USB (Host), 1 x USB (Client)
  • LCD Display

    • Backlight Life (hrs)
      • 20,000
    • Display Size
      • 4.3"
    • Luminance (cd/m2)
      • 400
    • Max. Resolution
      • 480 x 272
  • Mechanical

    • Dimension (W x H x D)
      • 129 x 103 x 31.3 mm
    • Enclosure
      • PC + ABS
    • Mounting
      • Panel
    • Weight (Net)
      • 0.23 kg (0.51 lb)
  • Touchscreen

    • Touch Type
      • 4-wire resistive
