研华卷烟厂外包装视觉检测方案｜MIC-770+T4 显卡缺陷检测主机
苏州研讯电子科技有限公司（研华超级尊选经销商）带来研华卷烟厂外包装视觉检测整套方案，以 MIC-770 工控机为核心，搭载 NVIDIA T4 显卡、PCIE-1674 四网口采集卡，6 网口设计同时接入视觉相机与 EtherCAT 运动控制，小体积高性能，实现卷烟包装盒外观缺陷高速精准检测。
卷烟生产线上，外包装盒的印刷质量、封签位置、烟包完整性直接影响产品品质和品牌形象。传统人工目检速度慢、容易疲劳漏检，高速产线需要机器视觉方案来完成包装盒外观缺陷自动检测。但视觉检测设备内部空间非常有限，同时要接入多路工业相机、运动控制器、加密狗，还要 GPU 加速图像处理，普通工控机要么体积太大装不进去，要么扩展能力不够接不全外设。研华工控机 MIC-770 为核心的卷烟厂外包装视觉检测方案，正是针对这类紧凑空间内高性能视觉检测需求打造的。苏州研讯电子科技有限公司作为研华超级尊选经销商，面向苏州及长三角烟草设备厂商、视觉系统集成商提供方案选型、技术对接与现货供货。
一、主机基础硬件配置

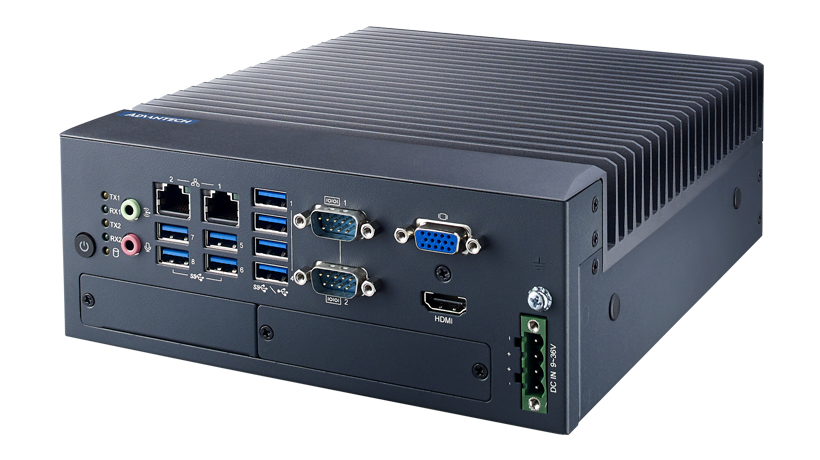

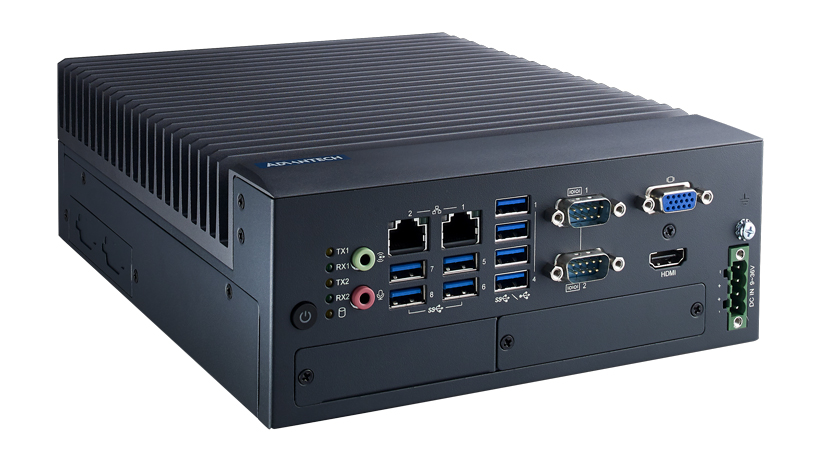

整套方案核心采用 MIC-770 紧凑型工控机，配置 Intel Core i7-9700 处理器、32GB DDR4 内存、1TB SSD 固态硬盘，预装 Windows 10 系统。i7 八核处理器配合 32GB 大内存，可同时处理多路相机图像采集、运动控制通信、视觉算法运算，保障高速产线实时检测不卡顿。1TB SSD 满足大量缺陷图像样本存储和快速读写需求。
二、NVIDIA T4 GPU 图像推理加速
GPU 加速层面，方案搭载 NVIDIA T4 显卡，通过 MIC-75G20 扩展模块实现 GPU 独立供电。T4 显卡专为推理加速设计，具备强大的并行计算能力，图片合成后由 T4 显卡配合客户视觉软件做 GPU 运算处理，大幅提升缺陷检测速度和准确率。GPU 独立供电设计避免了主板供电不足导致的显卡降频或不稳定，保障长时间高负载运行可靠。
三、多网口架构：相机采集+EtherCAT运动控制分离

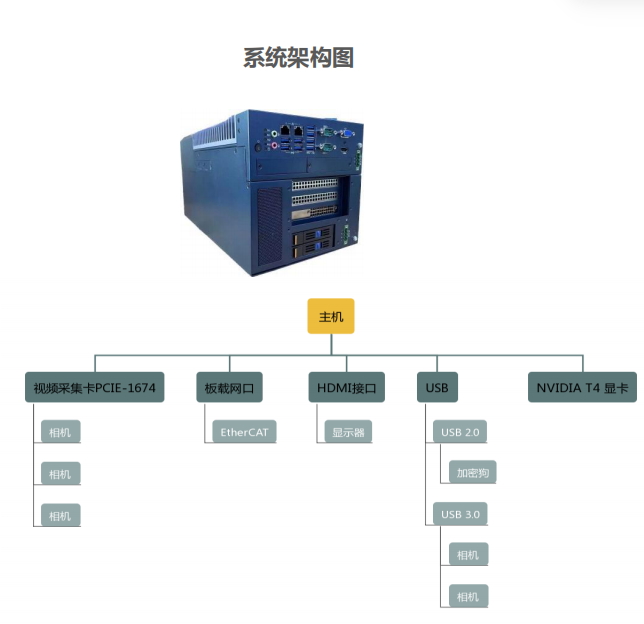

相机接入和运动控制是视觉检测方案的关键。方案配置 PCIE-1674 四网口视频采集卡，专门用来接大恒图像的视觉相机，4 个独立网口同时接入多路工业相机，完成包装盒多角度图像采集。主机本身还配备 6 个网口，其中板载网口用于对接 EtherCAT 运动控制，实现检测工位的机构联动、触发拍照、剔除动作同步。这种 "采集卡网口接相机 + 主板网口接运动控制" 的分工设计，避免了单一网口带宽冲突，保障图像采集和运动控制各自稳定运行。
四、丰富外设接口，简化设备整机架构
外设扩展方面，主机配备 HDMI 接口连接显示器，方便操作人员实时查看检测画面和缺陷报警；USB 2.0 接口接加密狗，保障视觉软件授权安全；USB 3.0 接口可额外接入相机或外设。丰富的接口配置让一台主机同时完成相机采集、运动控制、显示输出、软件授权，不需要额外增加扩展设备，简化整机架构。
五、方案核心优势
这套方案的核心优势在于在设备狭窄的空间里，实现 GPU 独立供电、丰富接口和扩展，很好地解决了客户对视觉检测的高性能、小体积要求。MIC-770 紧凑机身可以嵌入视觉检测设备内部，不占用额外空间；同时 i7 CPU+T4 GPU 的组合提供足够的算力，支撑高速产线的实时缺陷检测。
六、检测业务流程
从实际业务流程来看，卷烟包装盒进入检测工位，EtherCAT 运动控制触发 PCIE-1674 采集卡连接的多路大恒相机同步拍照，采集包装盒多角度图像；图像数据传输到 MIC-770 主机，由 NVIDIA T4 显卡配合客户视觉软件进行 GPU 加速运算，完成印刷缺陷、封签偏移、包装破损等缺陷识别；检测结果通过 HDMI 输出到显示器，同时联动运动控制机构对不合格品进行剔除。
七、核心硬件清单
1. MIC-770 工控机：i7-9700 / 32GB DDR4 / 1TB SSD / Win10，系统计算核心
2. MIC-75G20：GPU 扩展模块，独立供电
3. NVIDIA T4 显卡：GPU 推理加速，缺陷检测运算
4. PCIE-1674：四网口视频采集卡，接大恒图像视觉相机
5. 6 网口设计：采集卡 4 网口接相机，主板网口接 EtherCAT 运动控制
该方案典型应用于卷烟厂外包装盒视觉缺陷检测，也可适配食品、医药、日化等行业的包装外观检测设备，服务烟草设备厂商、视觉系统集成商。
