在电子制造领域，点胶工艺是连接、封装和保护元器件的关键环节。随着智能手机、可穿戴设备及LED封装等产品持续向小型化、高密度方向演进，传统接触式点胶机已难以满足微米级精度的点胶需求。非接触式高速点胶机凭借精确的流量控制和高精度定位能力，成为电子制造业的刚需设备。作为研华科技正式授权的超级尊选经销商，苏州研讯电子科技有限公司将以IPC-240紧凑型研华工控机为核心，解析高速点胶机控制系统的硬件方案。

一、项目背景：点胶工艺从接触式走向非接触式

传统点胶机采用接触式涂覆方式，针头须直接接触元件表面完成胶水释放。这一方式在产品尺寸较大时尚可满足精度要求，但随着芯片封装密度提升和PCB线路日趋微细，接触式点胶在微小焊盘、窄间距引脚等场景中面临精度不足、胶量一致性差等问题。

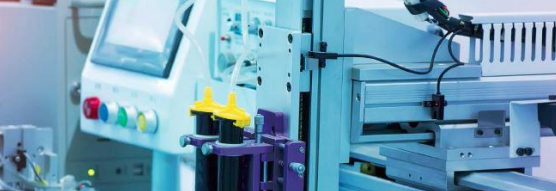

非接触式点胶机通过喷射阀技术实现胶水的精准喷射，无需接触元件表面即可完成微小的点、线及其他复杂形状的涂覆。这一升级对控制系统提出了更高要求：需要同时完成多轴联动插补、温度与压力闭环控制、视觉引导定位等多任务并行处理，对工控机的运动控制精度、I/O响应速度及总线带宽均有严格需求。

二、研华解决方案：三件套打造高速点胶控制系统

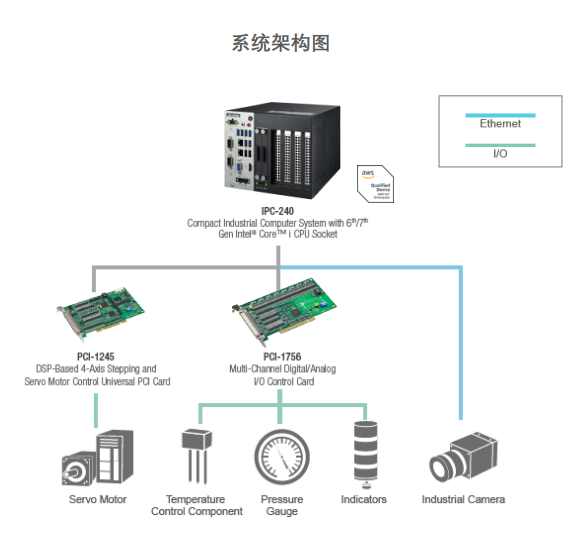

研华推出了以IPC-240超紧凑型工控机为核心的高速点胶机控制系统方案，由以下关键组件构成：

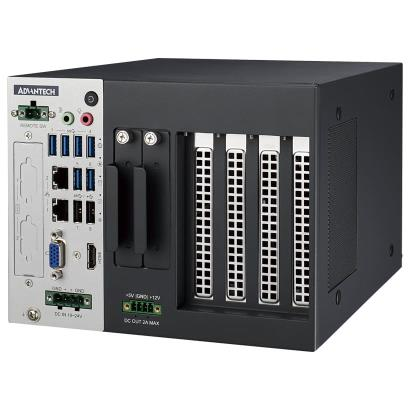

IPC-240超紧凑型工控机：作为整套控制系统的算力中枢，采用第6/7代Intel Core处理器平台（LGA1151插槽），支持桌面级CPU。机身设计紧凑，可灵活嵌入点胶设备内部或控制箱中，不挤占设备空间。提供完整的I/O接口和总线扩展能力，为多卡并行工作提供稳定数据吞吐。

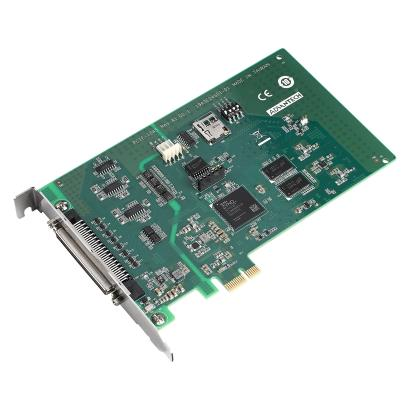

PCI-1245四轴步进/伺服电机控制卡：搭载DSP数字信号处理器，可同时控制4轴步进或伺服电机，实现XYZT四轴联动插补。在高速点胶过程中，X/Y轴驱动点胶头快速定位，Z轴控制喷射阀高度，T轴可驱动工件台旋转或倾斜。DSP架构确保脉冲输出频率高达数MHz，满足微米级精度的高速运动控制需求。

PCI-1756多通道数字/模拟I/O控制卡：提供丰富的数字量和模拟量输入输出通道，用于连接温度控制组件（实时监控胶水加热温度）、压力传感器（检测气压和胶量）、指示灯状态输出及工业相机触发信号。通过高精度ADC/DAC实现胶水粘度和流量闭环调节，确保点胶一致性。

三、方案优势：紧凑体积释放精密控制能力

空间与性能的平衡：IPC-240紧凑型设计使其可轻松集成于点胶机内部或控制箱中，节省设备占地面积，同时搭载桌面级CPU提供充足的逻辑运算能力，满足多任务并行处理的需求。

精准的运动控制：PCI-1245控制卡基于DSP架构，独立于CPU运行脉冲输出和加减速规划，确保高速点胶过程中的轨迹平滑性和定位精度，实现微小点、线的精准涂覆。

全面的过程监控：PCI-1756将温度、压力、视觉信号统一接入控制系统，实现胶水粘度和流量的闭环调节，确保每一滴胶水的体积和位置一致性，降低不良率。

常见选型问题

问：IPC-240最多支持几轴运动控制？

答：IPC-240搭配1张PCI-1245可控制4轴，若需控制更多轴（如六轴机器人或双工位协同），可在IPC-240的扩展槽位上安装多张控制卡，实现6轴或8轴控制。

问：点胶机方案中是否需要额外配置视觉系统？

答：可以。IPC-240支持加装图像采集卡或USB工业相机，通过视觉定位算法辅助点胶头进行Mark点识别和位置补偿，进一步提提升点胶精度。苏州研讯可根据项目需求提供视觉集成建议。

作为研华科技超级尊选经销商，苏州研讯电子提供IPC-240+PCI-1245+PCI-1756运动控制系统全套交付，含研华工控机整机组装、操作系统及驱动预装、72小时老化测试。如需高速点胶机专属控制方案，欢迎联系我们。
