在PCB行业迈向高密度、高精度制造的过程中，激光直接成像（LDI）技术已成为IC载板和FPC柔性线路板生产中的关键工艺。该技术通过高精度激光束将电路图形直接曝光于干膜、氧化层或油墨之上，替代传统底片接触式曝光，在精度、效率和良率上实现了质的飞跃。作为研华科技正式授权的超级尊选经销商，苏州研讯电子科技有限公司将以AIMC-3200系列工控机为例，解析PCB激光成像设备主控机方案的核心配置与应用价值。研华工控机
一、项目背景：激光成像对主控机的严苛要求
PCB激光成像设备涉及多轴运动控制、高精度图形解析、多路曝光器协同及MES系统对接等复杂任务，对主控机的算力、扩展性和稳定性均提出了极高要求。设备内部空间有限，无法容纳传统4U上架式工控机，同时需支持多路图像数据传输和7轴高精度运动控制，对工控机的扩展槽位和总线带宽形成刚性需求。
此外，主控机需与ACS运动控制器、分图曝光器和料号机等多台设备协同工作。ACS控制器可实现高精度运动控制（定位精度可达±1.5μs），各设备之间的通信兼容性和系统长时间运行的稳定性，直接影响整条生产线的曝光精度与产出效率。
二、研华解决方案：AIMC-3200系列紧凑型工控机
针对PCB激光成像设备的部署需求，研华推出了以AIMC-3200系列为核心的主控机方案，典型配置为AIMC-3202/i7-6700/16GDDR4/512GSSD/PCIe-1674V：

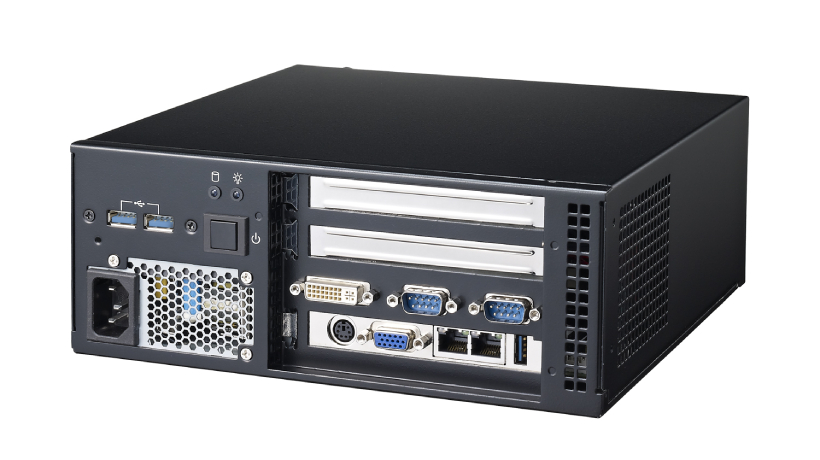

AIMC-3200系列紧凑型工控机：采用小尺寸机箱设计，在保证多扩展能力的同时大幅压缩了机身尺寸，可灵活嵌入激光成像设备内部或控制柜中，有效优化机台空间利用率。搭载第6/7代Intel Core处理器平台，i7-6700提供充沛的运算能力，满足图形解析、运动控制与数据处理的全方位需求。16GB DDR4内存和512GB SSD足以应对图形数据缓存和系统运行需求。

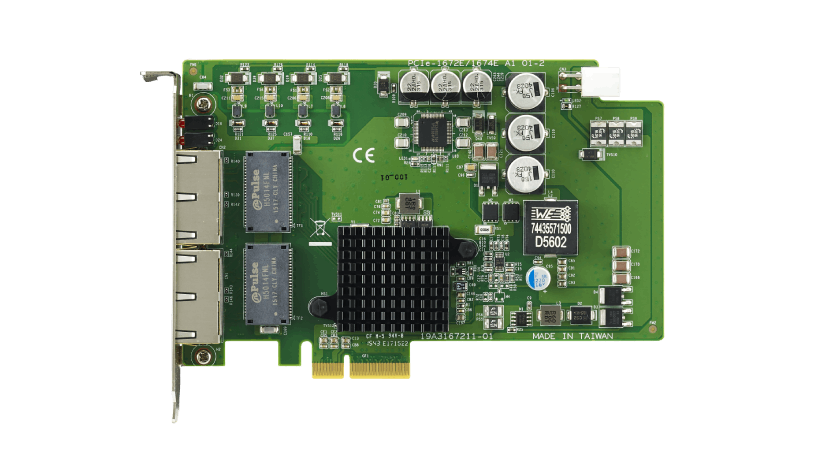

PCIe-1674V四端口千兆图像采集卡：提供4个千兆网口，用于连接分图曝光器，实现图形数据的实时传输与曝光器控制。1台AIMC-3200可搭配多张PCIe-1674V，按需扩展实现4台分图曝光器并行工作，每台分图机控制2路曝光器，合计控制8路曝光器，大幅提升曝光效率。

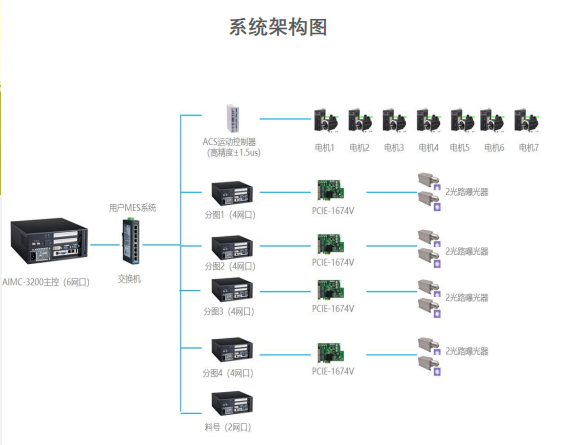

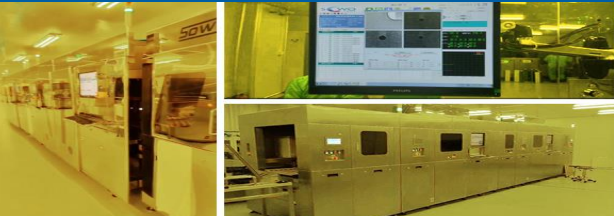

三、方案架构：主控协同构建完整LDI系统
在激光成像设备系统中，AIMC-3200承担主控节点角色，与以下设备协同完成整条工艺流程：
与ACS运动控制器协同实现7轴控制：AIMC-3200作为主控机，与ACS运动控制器配合，实现7轴高精度运动控制（涵盖曝光器XY轴定位、Z轴聚焦、工件台运动等）。ACS控制器可实现±1.5μs的高精度定位，确保激光成像的对位精度。研华工控机与ACS控制器的搭配方案在兼容性和长期稳定性方面已通过大量实际项目的充分验证。
多路分图曝光器并行控制：系统通过4台分图机（每台控制2路曝光器）共控制8路曝光器并行工作，将高精度电路图形数据实时传输至激光头，完成干膜、氧化层、油墨等不同介质上的图形刻蚀。AIMC-3200的多PCIe插槽设计支持同时安装多张PCIe-1674V采集卡，保障多路图形数据实时传输不丢包。
MES系统数据对接：通过料号机将生产过程中的批次信息、工艺参数、检测结果等数据实时上传至用户MES系统，实现生产数据的自动收集和全过程监控，帮助PCB工厂构建完整的数字化生产追溯体系。
四、方案优势
空间与扩展的平衡：AIMC-3200系列以小尺寸机箱实现了多扩展能力，在设备内部空间有限的PCB激光成像场景中，既节省了宝贵的机台空间，又满足了多路图像采集和7轴运动控制的扩展需求。
高兼容性保障：AIMC-3200与ACS控制器的搭配方案在兼容性和长期稳定性方面经过充分验证，系统集成商无需在硬件适配层面消耗额外精力，可专注于应用层开发。
全流程数据贯通：从图形曝光到MES数据采集，AIMC-3200覆盖了生产执行与数据上报的全链路，帮助PCB制造商实现生产过程的全面可视化与可追溯。
常见选型问题
问：AIMC-3200最多可扩展几张PCIe-1674V采集卡？
答：AIMC-3200系列根据具体型号提供不同的PCIe扩展槽数量，典型配置可安装2-4张PCIe-1674V。具体扩展能力需根据所选主板型号确认，苏州研讯可在选型阶段提供详细扩展方案建议。
问：为何选择AIMC-3200系列而非IPC-610L？

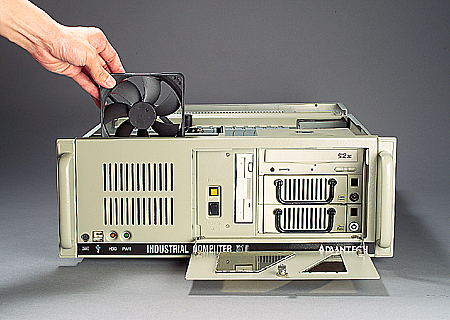

答：两者定位不同。AIMC-3200系列以小尺寸机箱为核心优势，适合设备内部空间有限的嵌入式部署场景。IPC-610L为4U上架式机箱，适合有标准机柜的集中管理场景。在PCB激光成像设备中，设备内部空间极为有限，AIMC-3200系列是更匹配的选择。
作为研华科技超级尊选经销商，苏州研讯电子提供AIMC-3200系列PCB激光成像设备主控机整机定制与交付服务，含内存/存储配置升级、PCIe扩展卡适配及72小时老化测试。研华工控机，如需获取PCB行业专属计算方案，欢迎联系我们。
