在工业自动化、机器视觉和边缘计算领域，空间受限与性能要求往往形成矛盾。研华工控机IPC-220/240系列以其紧凑尺寸与强大性能的完美结合，为这一难题提供了理想解决方案。本文苏州研讯电子科技有限公司将从实际应用角度出发，提供详尽的选型指导。
一、产品定位与核心优势
研华工控机IPC-220/240系列定位于高性能紧凑型工业应用，具有以下核心价值：
1、空间优化设计

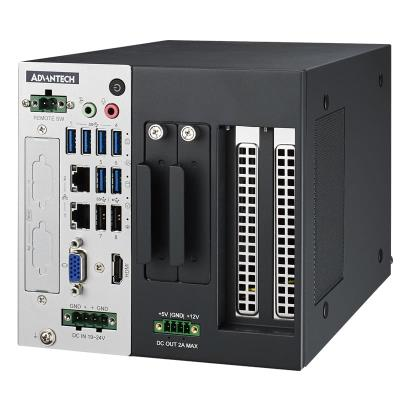

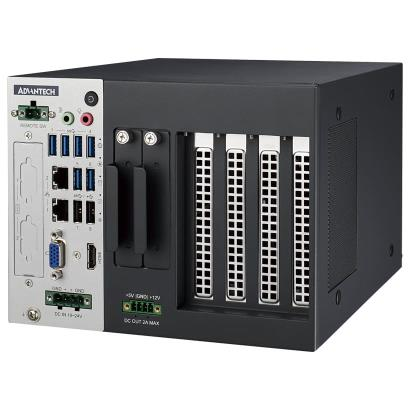

(1) 超紧凑尺寸：IPC-220(155×230×150mm)，IPC-240(200×230×150mm)
(2) 无风扇或低噪音设计，适合安静工作环境
(3) 壁挂式安装，节省机柜空间
2、强劲计算性能
(1) 支持第12/13/14代Intel® Core™ i系列处理器(LGA1700插槽)
(2) 最高支持i9-14900(24核)旗舰处理器阿
(3) DDR5 4800MHz内存，最高64GB容量
3、工业级可靠性
(1) 宽电压输入：19-24VDC，适应工业现场电压波动
(2) 宽温工作能力：0-45℃
(3) 抗振动设计：SSD配置下3Grms(5-500Hz)
二、核心技术规格解析
1、处理器平台选择
(1) Q670E芯片组(PCE-2133)：8×USB 3.2 Gen2，支持NVMe M.2，RAID 0/1
(2) H610E芯片组(PCE-2033)：4×USB 3.2 Gen1 + 4×USB 2.0，基础功能完备
2、扩展能力对比
3、丰富的I/O接口
(1) 双千兆网口(其中一个2.5Gbps)
(2) 三独立显示输出(需选配线缆)
(3) 2×RS-232/422/485串口
(4) 内置TPM 2.0安全模块
三、精准选型配置方案
1、基础型配置
(1) 型号：IPC-220-20B1 + PCE-2033
(2) 处理器：i5-14400(10核)
(3) 内存：16GB DDR5
(4) 存储：512GB SSD
(5) 适用：基础控制、数据采集
2、性能型配置
(1) 型号：IPC-240-20B1 + PCE-2133
(2) 处理器：i7-14700(20核)
(3) 内存：32GB DDR5
(4) 存储：1TB NVMe SSD
(5) 适用：机器视觉、边缘计算
3、兼容型配置
(1) 型号：IPC-240-21B2 + PCE-2133
(2) 处理器：i5-14500(14核)
(3) 内存：16GB DDR5
(4) 存储：512GB SSD + 1TB HDD
(5) 适用：传统设备升级、特殊接口需求
四、i-Door模块扩展应用
研华独创的i-Door模块为系统提供灵活的接口扩展：
1、通信扩展模块
(1) MOS-1120Y系列：隔离/非隔离串口扩展
(2) MOS-1130Y-0201E：双通道CANBus接口
(3) MOS-2120-Z1101E：千兆网口扩展
2、工业总线模块
(1) PCM-26R2PN：PROFINET现场总线
(2) PCM-26R2EC系列：EtherCAT主从站
3、无线通信模块
(1) PCM-24S34G-CE：4G/LTE无线通信
(2) PCM-24S2WF-CE：WiFi 6 + Bluetooth
五、典型应用场景配置
1、机器视觉系统
(1) 推荐配置：IPC-240-20B1 + i7-14700 + 32GB DDR5
(2) 扩展需求：GPU加速卡(PCIe x16)
(3) i-Door模块：千兆网口(连接工业相机)
2、边缘计算网关
(1) 推荐配置：IPC-220-20B1 + i5-14500 + 16GB DDR5
(2) 存储配置：NVMe SSD(高速数据缓存)
(3) i-Door模块：双CANBus(设备通信)
3、工业控制主站
(1) 推荐配置：IPC-240-21B2 + i5-14400 + 16GB DDR5
(2) 扩展需求：传统PCI控制卡
(3) i-Door模块：隔离串口(PLC通信)
六、选型决策关键因素
1、性能需求评估
(1) 计算密集型应用选择i7/i9处理器
(2) I/O密集型应用注重扩展槽数量
(3) 存储敏感应用优先NVMe配置
2、扩展性规划
(1) 近期扩展需求：选择IPC-220系列
(2) 中长期扩展：选择IPC-240系列
(3) 特殊接口需求：提前规划i-Door模块
3、环境适应性
(1) 温度范围：确认工作环境温度
(2) 电源稳定性：选择合适功率电源
(3) 振动条件：根据存储设备选择抗振方案
对于特定的应用场景或特殊需求，建议联系研华技术支持团队获得个性化的选型建议和技术支持服务。了解更多关于研华工控机的信息，欢迎关注苏州研讯电子科技有限公司，获取免费选型咨询与行业方案！
