研华工控机ADAM-6217/6224系列是高性能工业级模拟量输入输出模块，采用先进的Modbus TCP通信协议。这款研华工控机以其卓越的隔离性能和精确的信号处理能力，为工业自动化系统提供可靠的模拟量信号采集和控制解决方案。作为研华工控机在工业物联网领域的重要产品，该系列模块支持菊花链连接和多种工业协议，非常适合现代工业自动化应用的需求。下面就随苏州研讯电子科技有限公司一起来了解下研华工控机ADAM-6217/6224系列。
高精度采集：16位分辨率，提供精确的模拟信号处理
电气隔离：2500VDC高隔离电压，确保系统安全
菊花链连接：双网口设计，支持自动旁路保护功能
多协议支持：Modbus TCP、TCP/IP、UDP、HTTP、DHCP等
宽温工作：-10~70℃工作温度范围（B版本支持-40~70℃）
智能控制：支持点对点通信和GCL功能
远程监控：支持智能手机/平板远程访问
2、研华工控机ADAM-6217/6224系列技术规格

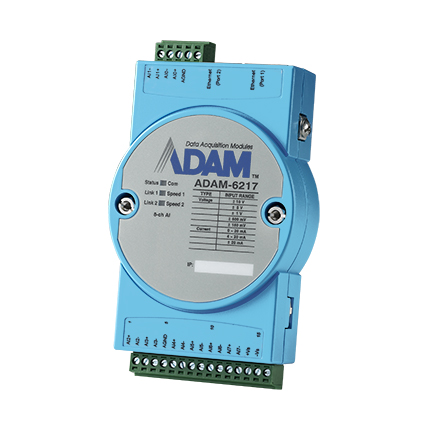

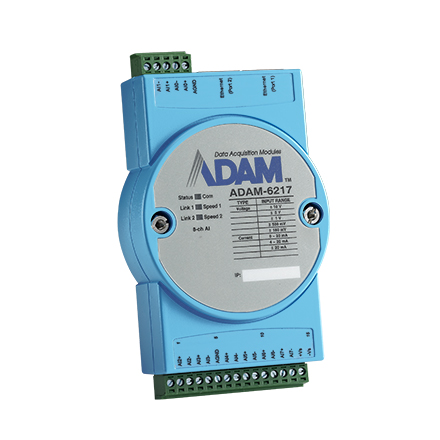

(1)ADAM-6217（8通道隔离模拟量输入模块）
输入通道：8路差分输入
输入阻抗：电压模式>10MΩ，电流模式120Ω
信号类型：mV、V、mA
输入范围：±150mV、±500mV、±1V、±5V、±10V
电流范围：0~20mA、4~20mA、±20mA
精度指标：电压±0.1%FSR，电流±0.2%FSR（25℃）
分辨率：16位
采样速率：10样本/秒（总计）
抗干扰能力：CMR 92dB @50/60Hz，NMR 67dB @50/60Hz
输出通道：4路隔离输出
输出阻抗：0.5Ω
建立时间：10µs
驱动负载：电压输出≥5kΩ，电流输出≤600Ω
输出斜率：可编程输出斜率
输出类型：电压、电流
输出范围：0~5V、0~10V、±5V、±10V、0~20mA、4~20mA
精度指标：±0.1% FSR
分辨率：16位
(3)数字量输入功能
输入通道：2路数字量输入
输入类型：干接点信号
功能支持：DI滤波、状态反转、触发启动/安全值
3、通信特性
网络接口：双10/100Base-TX网口，支持菊花链拓扑
通信协议：Modbus TCP、TCP/IP、UDP、HTTP、DHCP
高级协议：RESTful、SNMP（B版本）、MQTT（B版本）
Web支持：XML、HTML5、JavaScript
配置功能：组态配置、Modbus地址自定义、系统配置备份
电源输入：10~30VDC（24VDC标准）
功耗指标：ADAM-6217 3.5W @24VDC，ADAM-6224 6W @24VDC
保护功能：内置TVS/ESD保护、电源反接保护、2500VDC隔离
看门狗：系统看门狗和通信看门狗（可编程）
5、机械与环境
外形尺寸：70×122×27mm（紧凑型设计）
连接方式：插入式螺钉端子块
工作温度：-10~70℃（标准版），-40~70℃（B版本）
存储温度：-20~80℃（标准版），-40~85℃（B版本）
工作湿度：10~95%RH（非凝露）
存储湿度：0~95%RH（非凝露）
